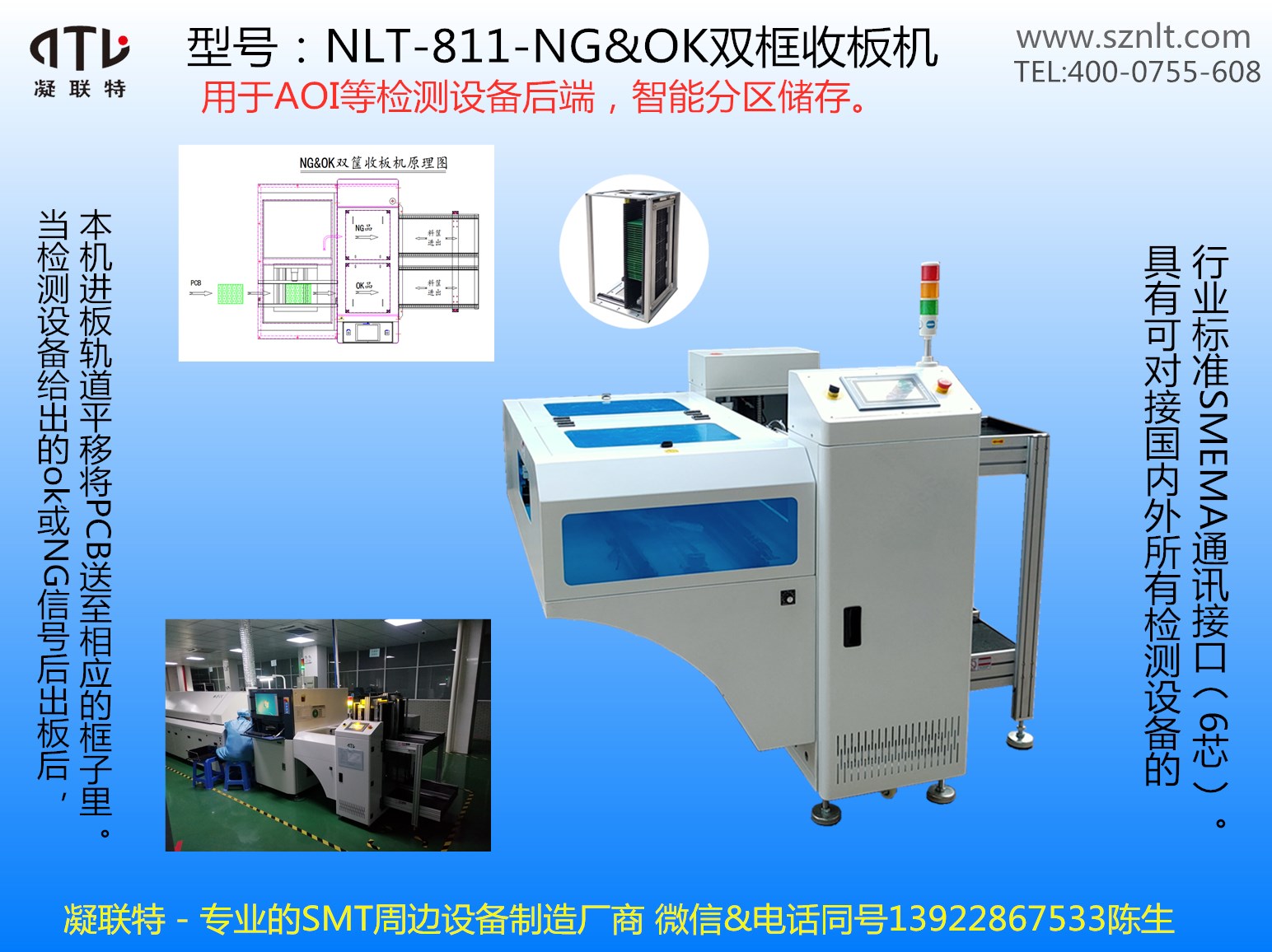

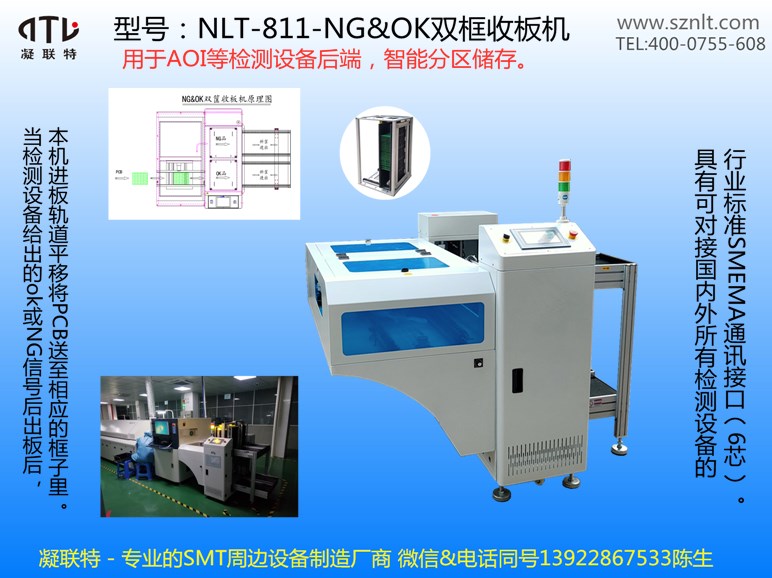

型號：NLT-811-NG&OK

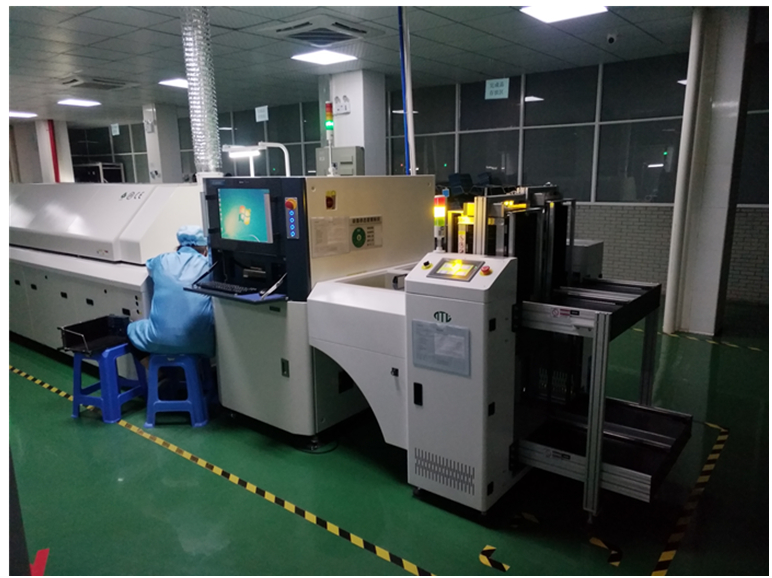

1) 用于各種檢測設備末端，通過檢測設備提供的信號分別把板子存到各自料筐內；
實現自動化聯機按節拍收板，達到節省人力目的；

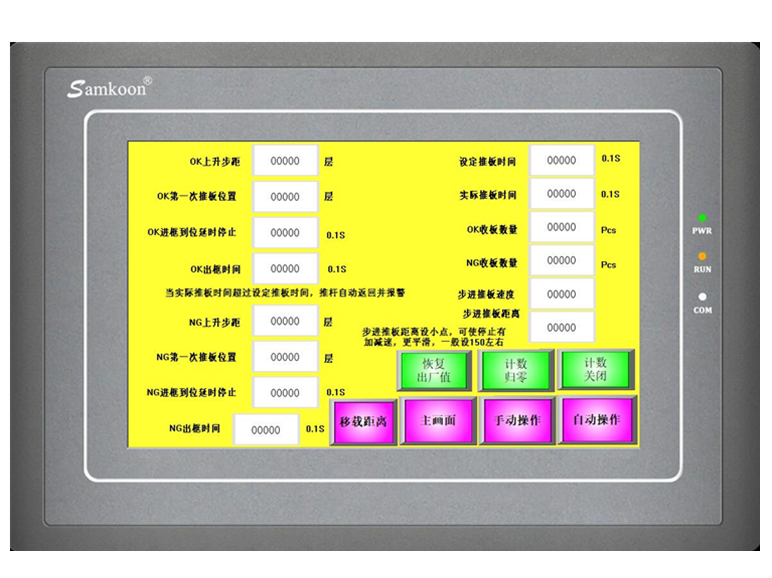

2) 采用PLC+觸摸屏控制，各項參數均可數字輸入，設定極為方便；
3) 推板采用步時電機驅動；可根據PCB厚度設定推力，防止料筐變形卡壞PCB；
4) 板子選擇進筐的車載平移動力采用步進電機+驅動器，進板平移軌道采用封閉
式結構確保人身安全；
5) 料筐夾緊氣缸雙邊各配4個氣缸+電磁閥控制；
6) 升降采用臺灣TBI滾珠絲桿，具有高速、低燥音、高精密、經久耐用等特點；

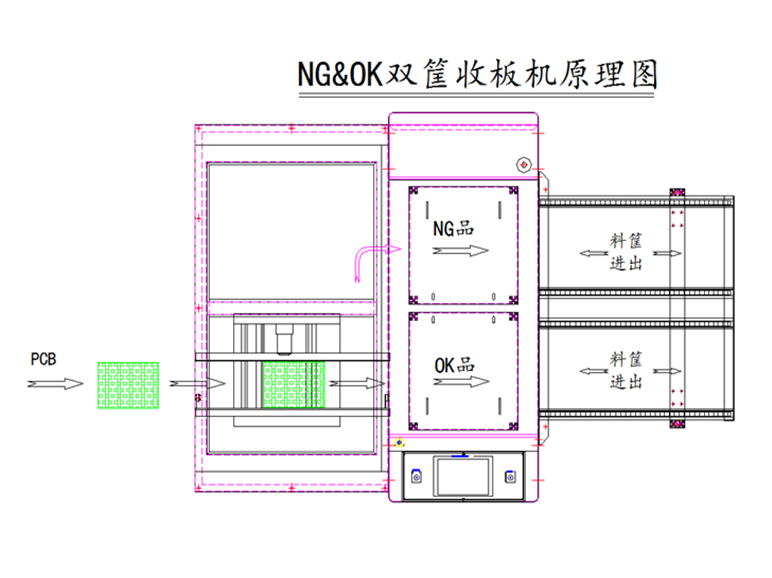

7) 本機分由三部分組成：進板推板平移段+雙升降段+料筐待機雙軌道段（完全是兩套機構）；
| 型號 | NLT-811-NG&OK （泛用型） |
NLT-811-NG&OK-L (中號） |
NLT-811-NG&OK-XL (大號） |
| 外形尺寸(L×W×H) | 1550×1430×1200(mm) 不含警燈高度 |
1740×1590×1200(mm) 不含警燈高度 |
1920×1710×1200(mm) 不含警燈高度 |
| 適應PCB大小 | 50*50～L350*W250(mm) | 50*50～L460*W330(mm) | 50*50～L530*W390(mm) |
| PCB傳輸方向 | L→R或R→L | L→R或R→L | L→R或R→L |
| PCB傳輸高度 | 900±20MM | 900±20MM | 900±20MM |
| 傳送速度 | ＞7片/Min | ＞7片/Min | ＞7片/Min |

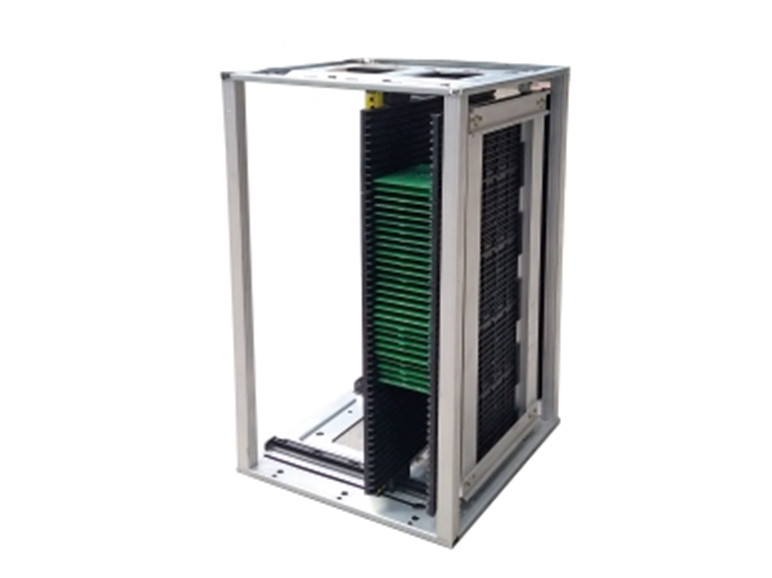

| 適應料筐 | 355*320*563MM | 460*400*563MM | 535*460*570MM |
| 電源 | 1P AC220V 50/60HZ 0.65KW |
1P AC220V 50/60HZ 0.65KW |
1P AC220V 50/60HZ 0.72KW |
| 待機筐數 | 上層滿倉待進1筐*2 下層空筐待出1筐*2 升降臺工作1筐*2 |
上層滿倉待進1筐*2 下層空筐待出1筐*2 升降臺工作1筐*2 |
上層滿倉待進1筐*2 下層空筐待出1筐*2 升降臺工作1筐*2 |
| 控制方式 | PLC+觸摸屏 | PLC+觸摸屏 | PLC+觸摸屏 |
| 通訊接口 | SMEMA | SMEMA | SMEMA |
| 重量 | Approx.320Kg | Approx.380Kg | Approx.440Kg |
